Ulmer Münster Monitoring

Veränderungen am Ulmer Münster werden bislang überwiegend manuell überwacht. Aktuell wird eine ausgewählte Stelle mit einem kapazitiven Sensor erfasst, der Messungen im Mikrometerbereich ermöglicht. Die Daten werden in regelmäßigen Intervallen per LoRaWAN übertragen und direkt in unser Backend eingespeist.

Der Graph zeigt die Messwerte der letzten 14 Tage – als Einzelmessungen und als geglätteten täglichen Mittelwert.

Aktuelle Fugenbreite

-mm

Veränderung

-mm

in den letzten 7 Tagen (geglättet)

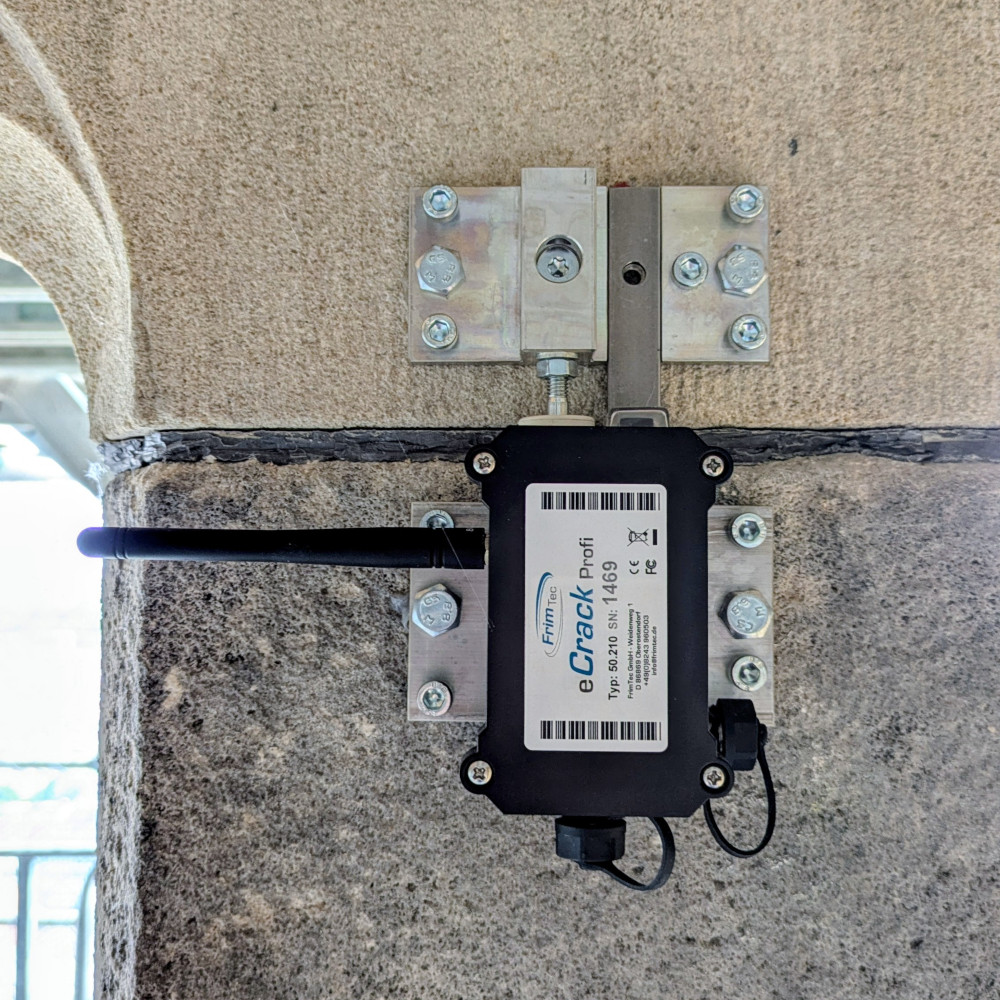

Der Sensor befindet sich auf der Südseite des Ulmer Münsters in einer Höhe von 57 Metern und überwacht eine Fuge, die derzeit als unkritisch eingestuft wird. Spezifisch werden die zyklischen Öffnungs- und Schließbewegungen entlang der Steinfuge untersucht: Es wird davon ausgegangen, dass sie die üblichen temperatur- und witterungsbedingten Bauwerksbewegungen im normalen Rahmen mitvollzieht – diese sind im Graphen an den Schwankungen erkennbar.

Die Fuge verbindet ein im Jahr 2019 neu versetztes Werkstück und ein bestehendes Werkstück aus Sandstein.

Besonders vorteilhaft ist der Einsatz solcher Sensoren bei schwer zugänglichen Bereichen, wie den Außenwänden historischer Monumente – in unserem Beispiel dem Ulmer Münster.

Wo ist dieser Sensor?
